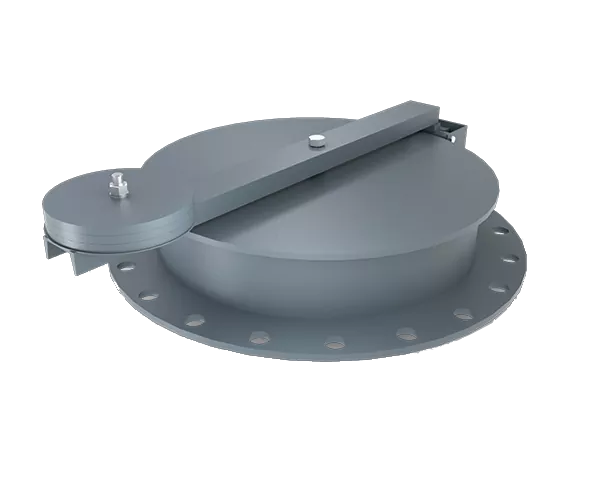

51700 Serie Scharnier-Notentlastungsschachtabdeckung Vent
Protectoseal Serie 51700 Klappbare Emergency Druckentlastungsventil bietens Druckentlastung im Notfall wenn es an der Mannlochöffnung des Lagertanks installiert ist. In Notsituationen (Brandeinwirkung auf den Tank) ist das Gerät konzipiert zum Öffnen an seinem Scharnier und für eine Druckentlastung zu sorgen, die über die Kapazität der normalen Entlüftungsöffnungen hinausgeht. Die aufklappbare Konstruktion ermöglicht die Verwendung eines Gegengewichts mit Hebelwirkung, so dass höhere Druckeinstellungen als bei anderen mit Eigengewicht belasteten Entlüftern ähnlicher Größe erreicht werden können. Die Konstruktion ermöglicht außerdem einen bequemen Zugang durch die Mannlochöffnung für die Inspektion und Wartung des Tanks.
Optionen
- Flansch-Verbindungen: Andere Bohrbilder auf Anfrage erhältlich
- Materialien der Membranen: FEP, Viton®, Buna N, EPDM und Neopren; andere Materialien auf Anfrage erhältlich
- Einstellungen: Nicht-Standardeinstellungen verfügbar
- Spezielle Beschichtungen: PROSHIELD™, FEP und Kynar®
- Materialzertifikate für Flansch und Sitz
Zusätzliche Dokumentation
Nachstehend können Sie die folgende Dokumentation herunterladen:
Produktspezifikationen
- Größen: 16" (DN 400) bis 24" (DN 600)
- Flanschanschlüsse: Passend für ANSI-, API-Flansch- oder DIN 16 PN-Anschlüsse
- Werkstoffe: Aluminium, Stahl und rostfreier Stahl
- Tests und Zertifizierungen: Entspricht der neuesten ATEX-Richtlinie
- Standard-Einstellbereich*: Druck: 0,57 - 34,6 oz/in2 | 2,45 - 149,10 mbar
Eigenschaften
- Zertifizierter Prüfbericht, der die angegebenen Einstellungen und die Leckageleistung bestätigt
- "Luftkissen"-Palettenkonstruktion für geringe Leckageleistung von nicht mehr als 1 SCFH bei 90 % des eingestellten Drucks
- Die klappbare Palettenbaugruppe kann um ca. 75 Grad geöffnet werden, um den vollen Durchflussbereich sowie eine automatische Wiederabdichtung zu gewährleisten, wenn der Druck im Tank sinkt.
- Serialisierte Einheit und zugehörige Gewichte für einfache Identifizierung und Rückverfolgbarkeit
- Durchfluss bei vollständig geöffnetem Druck, gekennzeichnet auf dem Gerät [OSHA 1910.106(b)(3)(v)].
