Soorten breekplaathouders
De juiste breekplaathouder voor elke toepassing

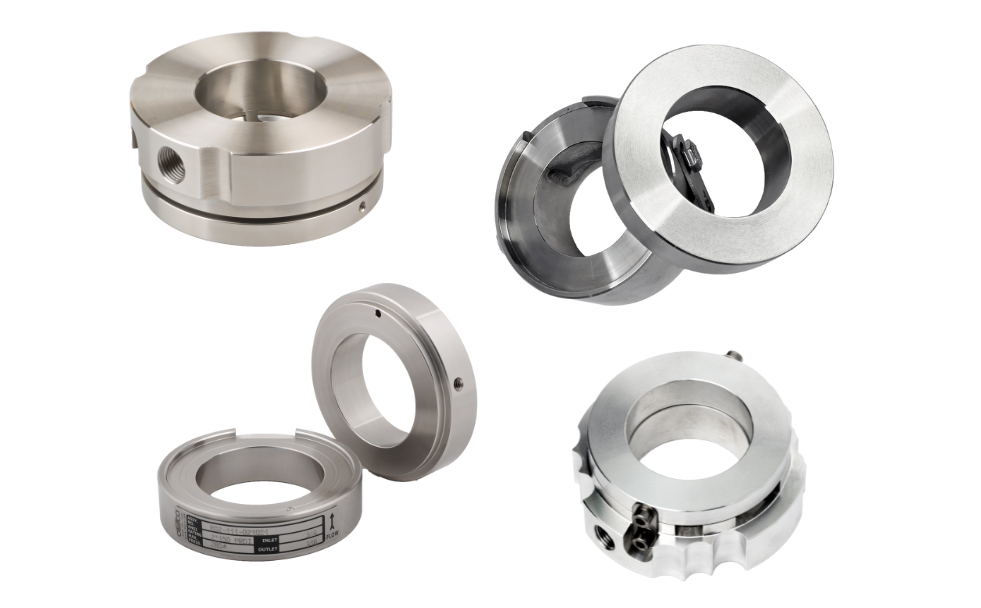

Breekplaathouders zijn er in verschillende uitvoeringen, elk ontworpen voor specifieke toepassingen, procescondities en breekplaattypes. De keuze voor het juiste model is bepalend voor de betrouwbaarheid en veiligheid van uw drukbeveiligingssysteem.
In dit overzicht vindt u de meest gebruikte varianten, met hun kenmerken, voordelen en toepassingen.
De voordelen van breekplaathouders
Een breekplaathouder is ontworpen voor montage tussen twee flenzen, waarbij de houder volledig in lijn ligt met de stroomrichting van het medium. Dit minimaliseert stromingsweerstand en maakt de houder zeer geschikt voor vloeistoffen, gassen en stoom in doorlopende systemen.
Voordelen:
- Compact en eenvoudig te integreren
- Optimale doorstroming, lage drukval
- Geschikt voor beperkte inbouwruimte
Toepassingen:
- Procesinstallaties met continue doorstroming
- Voedingsmiddelen- en farmaceutische installaties
- Systemen waar stromingsoptimalisatie belangrijk is
Montage zonder houder
Bij montage zonder houder wordt de breekplaat tussen twee standaard flenzen gemonteerd volgens DIN- of ANSI-normering. Dit type is breed inzetbaar en zorgt voor een stevige, lekdichte verbinding die geschikt is voor industriële processen met hoge eisen aan drukbeveiliging.
Voordelen:
- Universele montage tussen flenzen
- Eenvoudige vervanging en inspectie
- Sterke afdichting bij hoge drukken
Toepassingen:
- Chemische en petrochemische processen
- Energieopwekking en warmtesystemen
- Installaties met wisselende onderhoudsintervallen
Sanitaire breekplaathouders (CIP/SIP)
Sanitaire breekplaathouders zijn speciaal ontwikkeld voor hygiënische processen en voldoen aan strenge normen zoals EHEDG of 3-A. Ze zijn geschikt voor gebruik in combinatie met CIP (Clean-in-Place) en SIP (Sterilize-in-Place) reinigingsmethoden.
Voordelen:
- Geheel gladde, reinigbare binnenzijde
- Geen dode hoeken of kiertjes
- Ontworpen voor hygiëne-eisen in de voedingsmiddelen industrie.
Toepassingen:
- Zuivelverwerking en voedingsmiddelenindustrie
- Farmaceutische productielijnen
- Biotechnologische processen
Forward acting breekplaathouders
Deze houders zijn specifiek ontwikkeld voor forward acting breekplaten, die openen richting de proceskant bij overdruk. Ze garanderen een nauwkeurige positionering van de plaat en zorgen voor een veilige werking.
Voordelen:
- Constante breekdruk bij stabiele drukopbouw
- Eenvoudige inspectie
- Geschikt voor vloeistof- en gasapplicaties
Toepassingen:
- Systemen met constante druk
- Industriële installaties met voorspelbare processen
- Combinaties met vacuümbeveiliging
Reverse acting breekplaathouders
Reverse acting houders zijn ontworpen voor breekplaten die openen tegen de stroomrichting in zodra de vooraf ingestelde druk wordt overschreden. Deze houders bieden een snelle en nauwkeurige reactie bij wisselende drukomstandigheden.
Voordelen:
- Betrouwbare werking bij wisselende druk
- Verlengde levensduur van de breekplaat
- Uitstekend geschikt voor dynamische processen
Toepassingen:
- Compressorsystemen en drukgevoelige leidingen
- Petrochemische installaties
- Processen met snelle drukveranderingen
Union-type / compacte breekplaathouders
Deze compacte houders worden gebruikt in installaties met beperkte ruimte of waar snelle montage vereist is. Ze bestaan uit een eenvoudige verbinding via een schroefkoppeling (union type) en zijn ideaal voor toepassingen waar flexibiliteit en compactheid gewenst zijn.
Voordelen:
- Ruimtebesparend ontwerp
- Snel te monteren en demonteren
- Ideaal voor skid bouw en compacte procesmodules
Toepassingen:
- OEM-systemen en testopstellingen
- Apparatenbouw en compacte installaties
- Procesunits met beperkte toegang
Het juiste type en ontwerp van breekplaathouders speelt een cruciale rol in de veilige en betrouwbare werking van uw installatie. Een goed gekozen houder zorgt voor correcte positionering, optimale afdichting en betrouwbare werking van de breekplaat.
Wilt u meer informatie of deskundig advies dat is afgestemd op uw toepassing?
Neem gerust contact op met ons team. Wij ondersteunen u graag bij het selecteren van de meest geschikte breekplaathouder voor uw proces en bedrijfsomstandigheden.
